背板

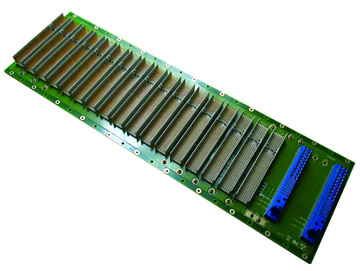

LH-3802 3U 21槽定制底板

发布日期：2013年08月15日

产品名称：3U 21槽定制底板
产品型号：LH-3802
出品单位：天津凌浩科技有限公司
产品特点：
符合PICMG2.0 D3.0规范
2个CPCI电源槽和17个板卡槽
支持3U欧洲标准卡，外设槽单槽宽度4HP，采用垂直插卡方式
S21槽P1和P2为CPCI长针 		LH-3802 3U 21槽定制底板
产品概述

    LH-3802包括2个电源槽、1个硬盘载板槽、1个系统槽、12个编解一体卡、2个编码卡、一个系统状态指示灯卡。
主要性能指标

槽位数

19个

最大压降

小于20MV

VIO

+3.3V、5V可选

阻抗控制

音视线45±10% Ω，其它单端线50±10% Ω，差分线100 ±10％Ω
板卡概况

标准：3UCPCI背板

尺寸：425.72mm x 128.7mm

重量：不大于800g

MTBF：≧470000h
环境指标

工作温度

-20°C to +70ºC  &  -40°C to +80°C

存储温度

-55°C to +85ºC

湿度

93% RH at 40°C（无凝结，可根据客户要求进行三方处理，以保证特殊客户使用）
