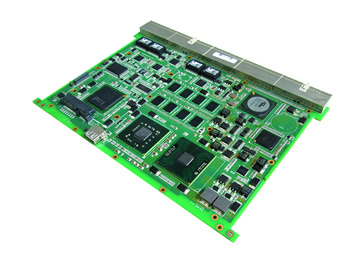

LH-6101 Intel® GM45 6U CPCI加固主板
发布日期：2013年08月15日
产品名称：Intel® GM45 6U CPCI加固主板
产品型号：LH-6101
出品单位：天津凌浩科技有限公司
产品特点：
基于Intel® GM45+ICH9M芯片组
支持Intel® Core™2 Duo、Intel® Celeron®处理器
支持2GB、4 GB DDR3 1066内存
支持LVDS、VGA、DVI显示输出 |
 |
|
|
产品概述 |
|
LH-6101基于Intel® GM45芯片组设计的高能效标准6U CompactPCI单板计算***。符合CompactPCI平台紧凑节省空。在板外部接口有2.5寸SATA硬盘接口，USB接口，10/100/1000M以太网接口，键盘/鼠标接口等。本板显示控制器提供VGA和DVI显示支持，CRT显示最大可达2048×1536；扩展卡可以通过CPCI接口连接；该主板具有整体性能强劲，稳定性高，接口丰富等特点，特别适用于各类兼容型工控***和军用计算***的计算处理中心 。
|
|
主要性能指标 |
|
处理器
|
Core™2 Duo P8400、 Core™2 Duo T9400处理器
|
|
芯片组
|
GM45+ICH9M
|
|
显示接口
|
VGA、24位LVDS、DVI
|
|
内存
|
板载 2GB/4GB DDR3 1066
|
|
分辨率
|
VGA (1600x1200)
|
|
存储器
|
板载1个SATA (支持板载2.5寸硬盘)；3路SATA硬盘接口，通过后面CPCI连接器引出
|
|
USB接口
|
4个USB2.0接口
|
|
串行接口
|
1路RS-232串行接口， 1路RS-422串行接口（芯片组支持的16C550 UART兼容）
|
|
PCI扩展
|
64-bit/66(133)MHz兼容32-bit/33MHz PCI/PCI桥 最高支持7个外设槽
|
|
网络接口
|
4路千兆以太网接口，通过后面CPCI连接器引出；
|
|
|
CPCI总线接口 |
|
PICMG 2.0 Rev. 3.0 compatible, 64-bit/66MHz
|
|
支持5V and 3.3V PCI 信号电压， 7 组Req/Gnt & clock信号
|
|
|
前面板接口 |
|
1 x USB 2.0 |
|
后传接口 |
|
4 x USB2.0
|
|
4 x GbE
|
|
4 x SATA
|
|
2 x COM
|
|
1 x VGA、1 x LVDS、1 x DVI
|
|
1 x PS2（KB&MS）
|
|
板卡概况 |
|
标准 4HP
|
|
尺寸 233mm x 160mm
|
|
重量 不大于850g
|
|
MTBF ≧20000h
|
|
OS&BSP |
|
AMI BIOS with POST codes(支持免CMOS电池)
|
|
DOS
|
|
Windows® XP SP3, XP Embedded, WES 7, CE
|
|
QNX
|
|
Linux®
|
|
VxWorks 5.5/6.8
|
|
环境要求 |
|
工作温度
|
-20°C to +70ºC & -40°C to +80°C
|
|
存储温度
|
-55°C to +85ºC (without battery)
|
|
湿度
|
93% RH at 40°C(可根据客户要求进行三方处理,以保证特殊客户使用)
|
|
|
订货代码 |
|
Article
|
Part.-No.
|
Description
|
|
LH-6101 2.26G 宽温
|
RC811-00022026-0I
|
Intel® Core™2 Duo processor LV(Low Voltage),45nm，P8400; 2G onboard DDR3 内存; 4路GBE; 加固导冷版本, 标准使用温度-40～+70℃
|
|
LH-6101 2.26G宽温
|
RC811-00024026-0I
|
Intel® Core™2 Duo processor LV(Low Voltage),45nm，P8400; 4G onboard DDR3 内存; 4路GBE; 加固导冷版本, 标准使用温度-40～+70℃
|
|
