6U 主机板

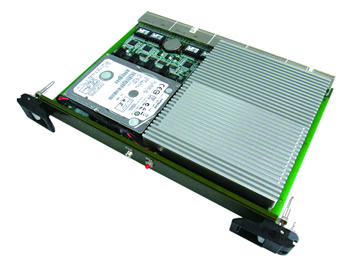

LH-C801 6U CPCI COM-EXPRESS扩展板

发布日期：2013年08月15日

产品名称：6UCPCI COM-EXPRESS扩展板
产品型号：LH-C801
出品单位：天津凌浩科技有限公司
产品特点：
支持COM-EXPRESS TYPE2模块扩展
符合PICMG COM Express (COM.0) Specification
符合PICMG2.0 D3.0规范
支持LVDS、VGA显示输出

产品概述

LH-C801是一款基于COME主板设计的高能效标准6U8HP CompactPCI单板计算机。符合CompactPCI平台紧凑节省空间。在板外部接口有2.5寸SATA硬盘接口，板载电子盘，USB接口，隔离的RS232、422、485接口10/100/1000M以太网接口，键盘/鼠标接口等。本板显示控制器提供VGA、和双路LVDS显示支持，扩展卡可以通过CPCI接口连接；该主板具有整体性能强劲，稳定性高，接口丰富等特点，特别适用于各类兼容型工控***和军用计算机的计算处理中心。

主要性能指标

存储器	板载4G～64G FLASH（标配4GB SSD），1个SATA (支持板载2.5寸硬盘)；3路SATA硬盘接口
SATA	板载1个SATA (支持板载2.5吋硬盘)；2路SATA硬盘接口，通过后面CPCI连接器引出
显示接口	VGA、24位LVDS
以太网	板载 4路千兆以太网
分辨率	VGA (2048×1536)
PS/2	键盘、鼠标接口，通过CPCI连接器引出
USB接口	4路USB2.0接口，通过CPCI连接器引出
串行接口	1路RS-232串行接口， 1路RS-422串行接口（芯片组支持的16C550 UART兼容）;四路带隔离的RS232、RS422、RS485接口

板卡概况

标准：6UCPCI、COM EXPRESS

尺寸：233mm x 160mm

重量：不大于850g

MTBF：≧20000h

OS&BSP

AMI BIOS with POST codes(支持免CMOS电池)

DOS

Windows® XP SP3, XP Embedded, WES 7, CE

QNX

Linux®

VxWorks 5.5/6.8

环境要求

工作温度	-20°C to +70ºC & -40°C to +80°C
存储温度	-55°C to +85ºC (without battery)
湿度	93% RH at 40°C(可根据客户要求进行三防处理,以保证特殊客户使用)

订货代码
