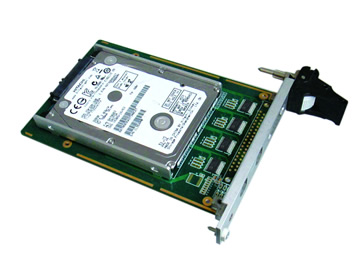

产品名称：4串口模块
产品型号：LH-M703
出品单位：天津凌浩科技有限公司
产品特点：
具有RS232、RS422、RS458通讯功能
具有一路2.5寸板载SATA硬盘接口
具有串口收发指示灯 |
 |
|
|
产品概述 |
|
LH-M703 为LH-3011配合使用，具有RS232、RS422、RS485通讯功能，具有一路2.5寸板载SATA硬盘接口。在串口通讯过程中由指示灯进行收发指示。
|
|
主要性能指标 |
|
|
控制芯片
|
采用PERICOM公司高性能串口芯片PI7C9X7954
|
|
通道数
|
4路
|
|
通讯方式
|
RS422/485/233各通道独立可配
|
|
数据位长度 |
5、6、7、8 |
|
检验方式 |
None、Old、Even |
|
停止位长度 |
1、1.5、2 |
|
数据流控制方式 |
NONE、RTS/CTS、DTR/DSR |
|
出线方式 |
前面板 |
|
其他接口 |
2.5寸SATA接口 |
|
电源类型 |
5V±5%，3.3V±5% |
|
功 耗 |
10W |
|
操作系统 |
Windows XP
Windows XP Embedded
Windows 7
Linux
VXworks 5.5/6.8 |
|
|
结构尺寸 |
|
板尺寸
|
100mm×146.5mm
|
|
板厚度
|
1.6mm
|
|
|
环境要求 |
|
工作温度
|
-20℃～＋75℃ & -40℃~+85℃(宽温级)
|
|
存储温度
|
-55℃～＋85℃
|
|
湿 度
|
93% RH at 40℃(无凝结，可根据客户要求进行三方处理，以保证特殊客户使用)
|
|
|
订货代码 |
|
Article
|
Description
|
|
LH-M703-4CS-E1
|
-20～＋75℃；4X RS232/422/485；1X SATA
|
|
LH-M703-4CS-E2
|
-40~+85℃；4X RS232/422/485；1X SATA
|
|
